Aufbau des ibb-tiny-300

1 Entpuppen

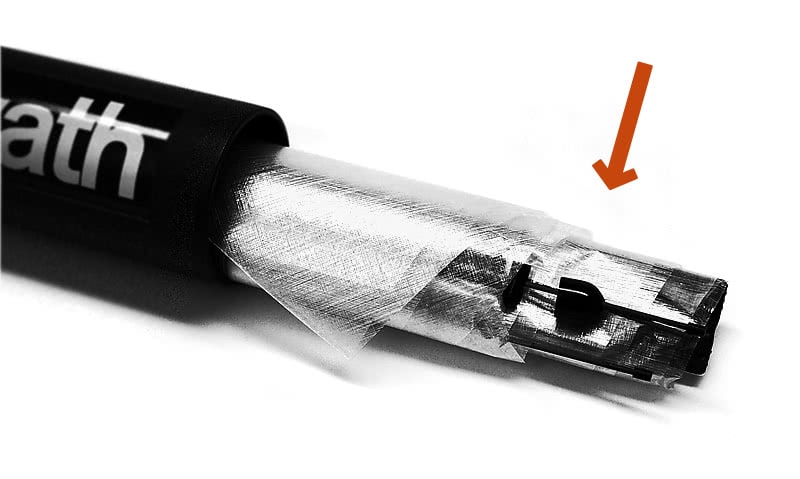

• Öffne die rechte Seite des Tubes.
• Achte auf die 2 Vinylkappen, welche die beiden losen Segmente der Spreize zusammenhalten.
• Eine kurze Zero.4-Flugschnur wird ebenfalls da sein, wenn du eine bestellt hast.
• Falte das Segel vollständig auf und lege es aus.

2 Aufbau

• Zuerst montierst du den Kiel des Drachens.
• Die Schiebe-Muffe befindet sich am oberen Teil des Kielstabes.
• Schiebe die Muffe über den unteren Teil des Kielstabes bis zum Stopper.
• Der Kielstab ist jetzt fertig zusammengesetzt, es folgen die Flügel.

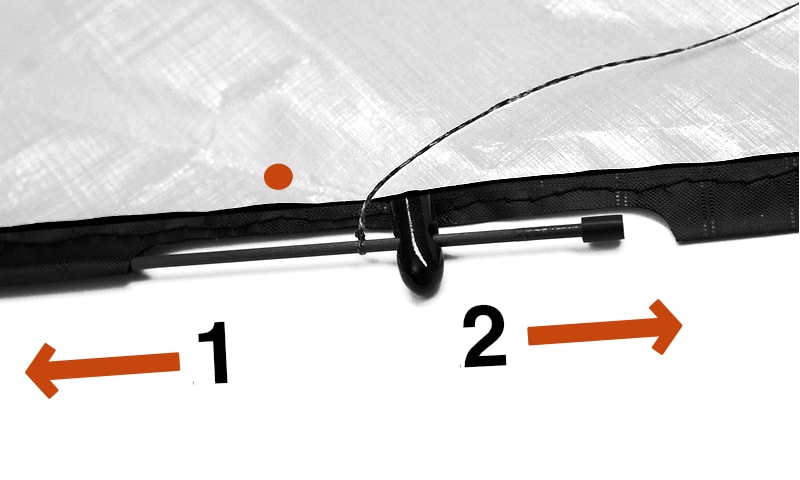

• Schiebe die oberen Flügel-Stäbe nach unten, bis sie die Position "2" erreichen.
• Nun wieder nach oben, nach links im Bild, in die Taschen der Leitkanten.
• Der rote Punkt auf dem Segel ist viel kleiner und schwarz auf deinem Drachen.

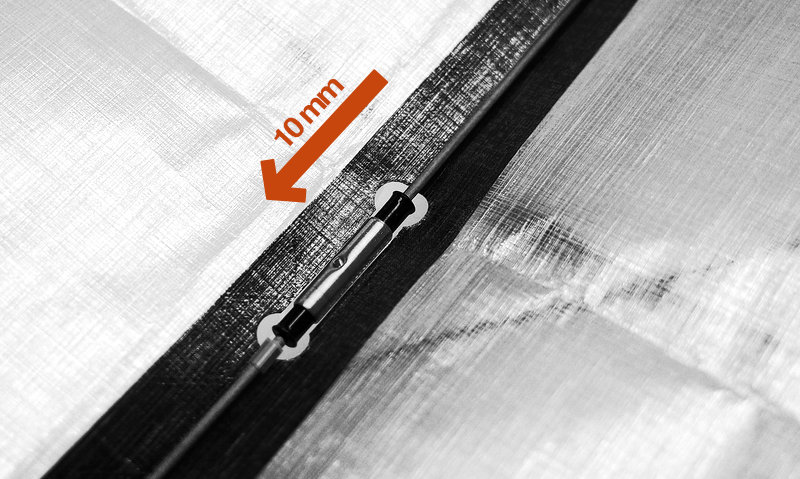

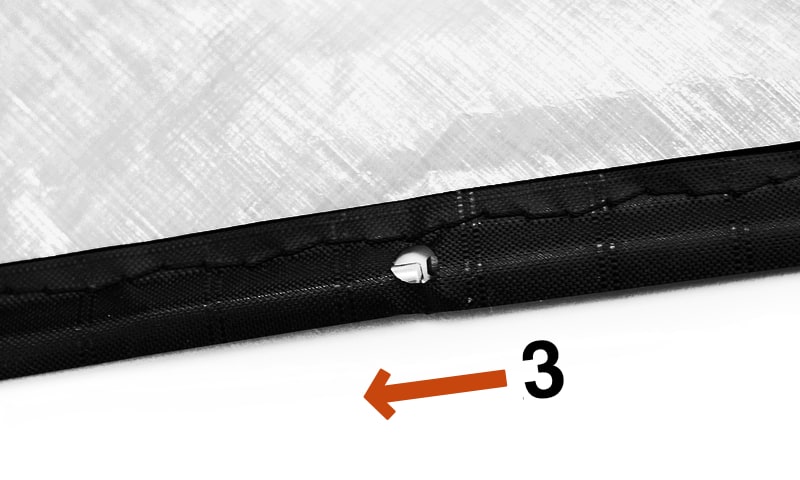

• Schiebe den oberen Flügel-Carbon-Stab nach unten in die kleine Aluminium-Hülse.
• Die Hülse ist am unteren kurzen Flügelteil befestigt, die Einstecktiefe beträgt 10 mm.
• Neu sind hier grosszügige Ausschnitte anstelle der Löcher.

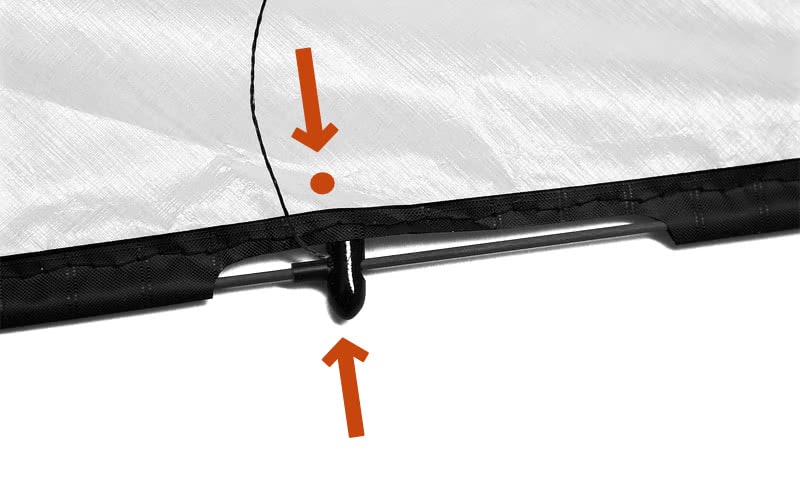

• Dies ist die schlussendliche Position der Flügelstruktur, Fabrik-Einstellung.

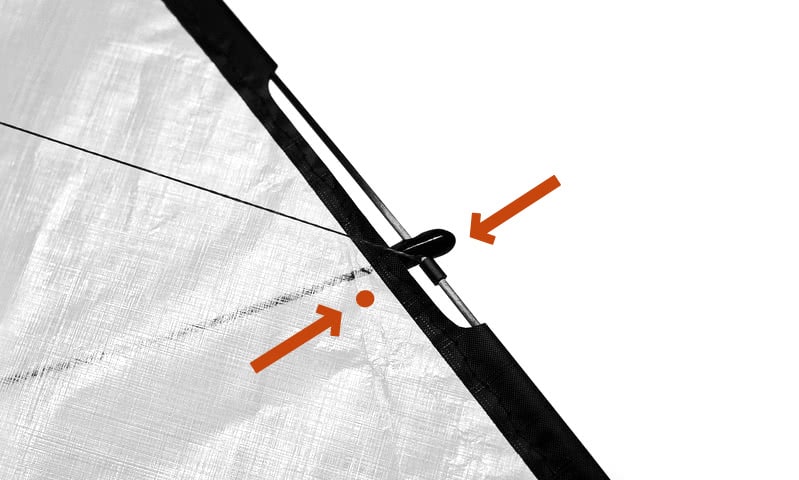

• Die X-Line liegt auf Höhe des Punktes auf dem Segel, senkrecht zur Leitkante gesehen.
• Übrigens: das Segel ist aus Dyneema Composite Fabric, Icarex und Dacron.

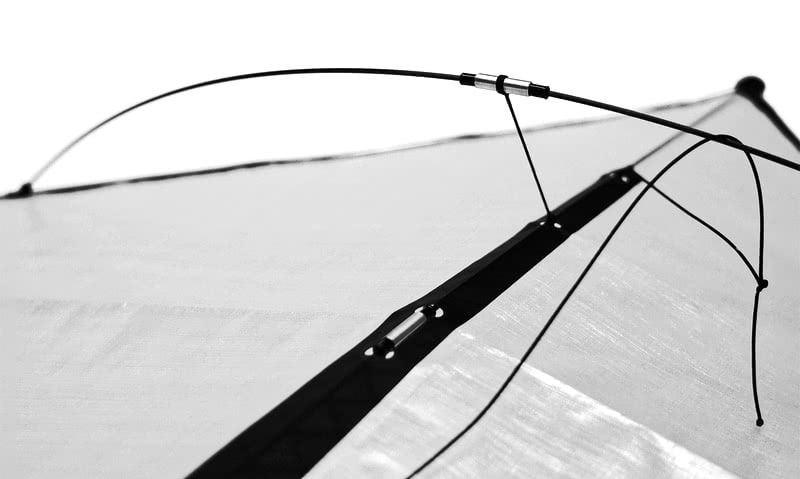

• Dein Drachen ist jetzt im Zustand eines "nicht-tiny".
• Er kann nicht ganz flach liegen, weil das Ganze 3-dimensional ist.
• Das wird die synergetische Spreize ausformen.

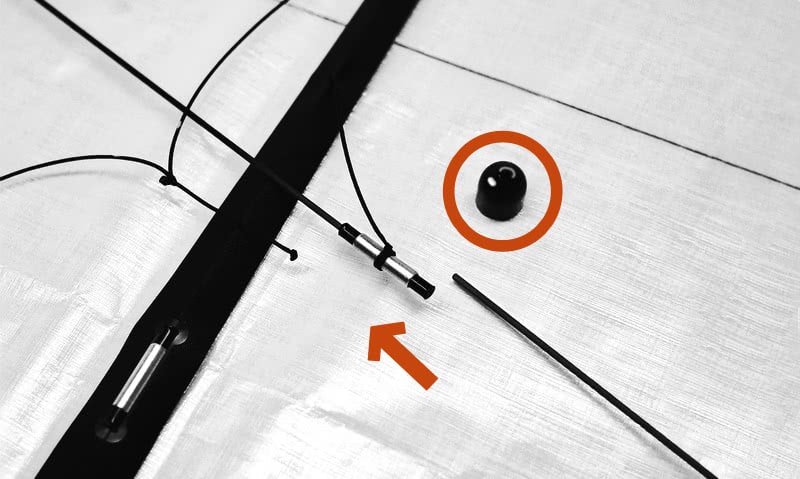

• Zum Schluss nimmst du die beiden Segmente der Spreize aus der Vinylkappe.
• Die Muffe hält stärker an einem der Segmente, hier das linke.
• Zur Kappe Sorge tragen, da sie die beiden Spreizen-Segmente beim Tubing zusammenhält.
• Die beiden Muffen sind jetzt neu aus einem präzise gedrehten Stück ABS gefertigt.

• Der aufgebaute, startklare Drachen: Rückansicht der Spreizen-Position.
• Diese Geometrie setzt sich von selbst.
• Die Spreize drückt die gesamte Flügelstruktur leicht nach unten.

• Die Vorderseite des ibb-tiny-300 sieht so aus.
• Durch die z-Line wird der Kiel des Drachens in eine leicht konvexe Geometrie gezogen.
• Die Flügel werden durch die Spreize elastisch auseinandergedrückt.

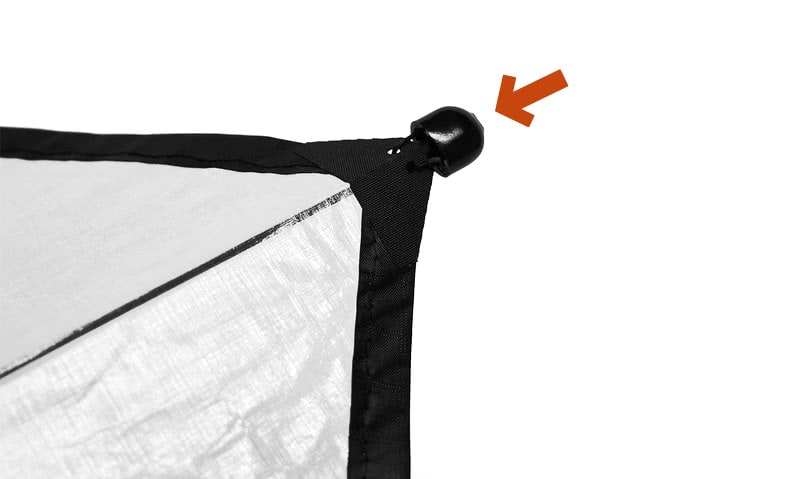

• Eine der zwei Kappen, welche die beiden Carbon-Stäbe der Spreize im Tube zusammengehalten.
• Stecke sie auf die Nase des Drachens, wenn der Raum großzügig ist.
• Entferne sie für agiles Schweben in engem Raum.
• Die kleinste Kappe bleibt immer auf dem Plastikteil, sie fixiert die Nasen-Spannschnur.

3 Schweben

• Der ibb-tiny-300 fliegt genau wie die Standardgrösse der Flow- oder Rhythm-Edition.
• Wenn du mehr über Flug und Setup erfahren möchtest, schaue in der Bedienungsanleitung für Nullwind-Drachen oder in einigen unserer Videos nach.
• Wenn es Zeit ist, zurück ins Hotel zu gehen, gibt es zwei Möglichkeiten:
  Falte den Drachen einfach wie jeden anderen und stecke ihn - Nase voraus - in das Tube, das dauert ein paar Sekunden.
• Oder falte ihn komplett, um ihn im 300-mm-Tube zu verstauen. Während ein Sturm aufkommt, ist dieser Akt im Hotel bequemer.

4 Winzig machen

• Die 2 Hälften der Spreize sind nun wieder durch die Nasenkappe sicher zusammengehalten.

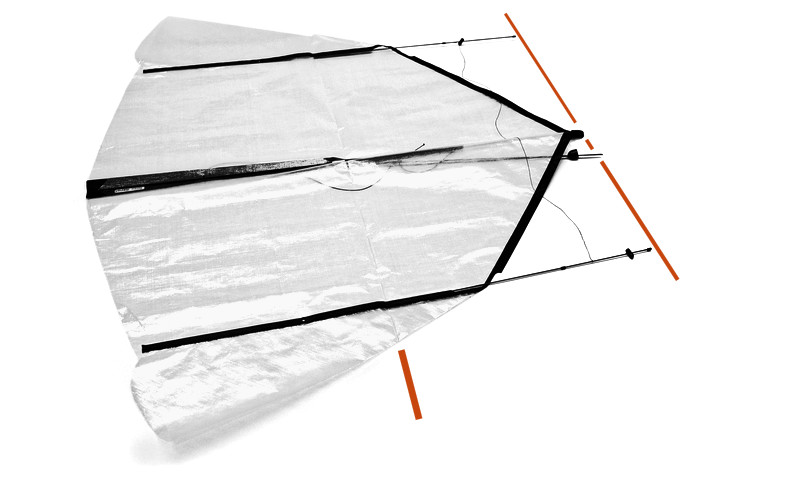

• Die Carbonstäbe der Flügel werden durch die Slots in der Leitkante nach unten und dann bis zu der hier gezeigten Position bewegt.
• Jede harte Komponente, hier die Stäbe, muss die ganze Zeit parallel zum Kiel sein.
• Du kannst die beiden oberen Flügelstäbe auch komplett herausnehmen, die kurzen Flügelenden müssen aber immer noch parallel sein.

• Schiebe den Kielstab-Verbinder nach oben, bis der untere Teil des Kiels frei ist.

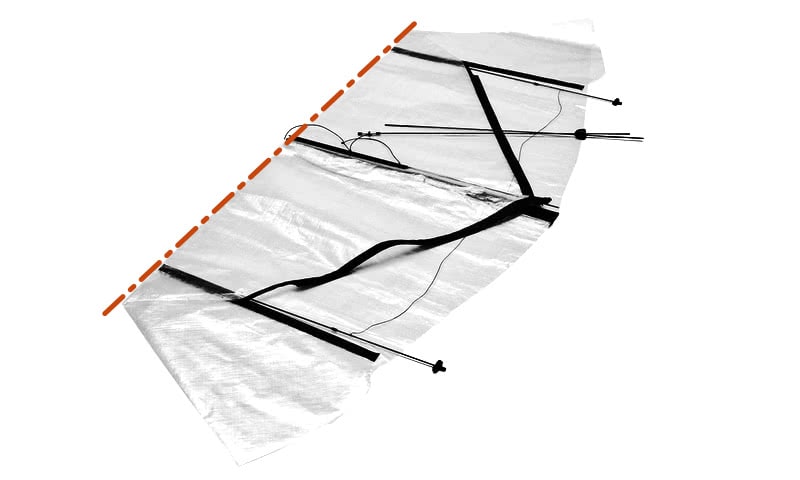

• Jetzt kannst du das gesamte Segel auf die halbe Länge falten.
• Einige User ziehen es vor, die Leitkanten-Stäbe vollständig aus dem Drachen zu ziehen; die kurzen Stäbe in den Flügelspitzen würde ich aber dort lassen.

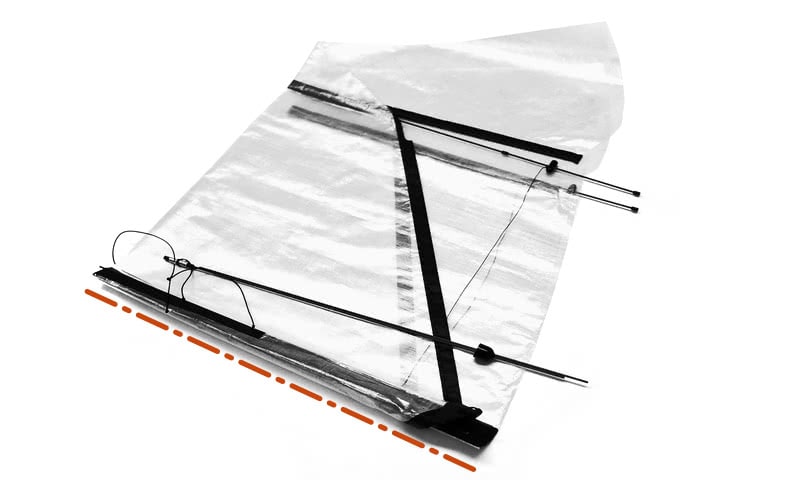

• Falte das ganze Segel auf die halbe Breite, es ist jetzt bereit zum Einrollen.
• Die Referenz-Länge ist der Kielbereich.

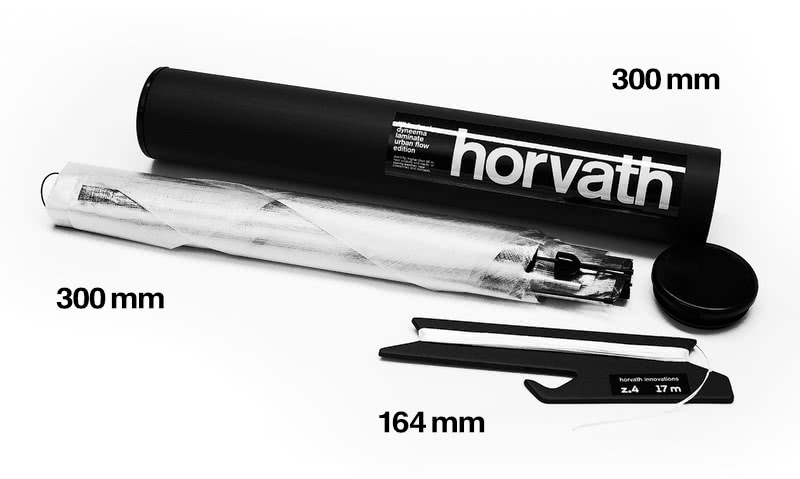

• Der Drachen ist ziemlich locker gerollt, das reicht für das Tube mit ø 50 mm.
• Deine komplette urbane Nullwind-Drachen-Ausrüstung ist jetzt bereit für das Tubing.

5 Zurück in's Tube

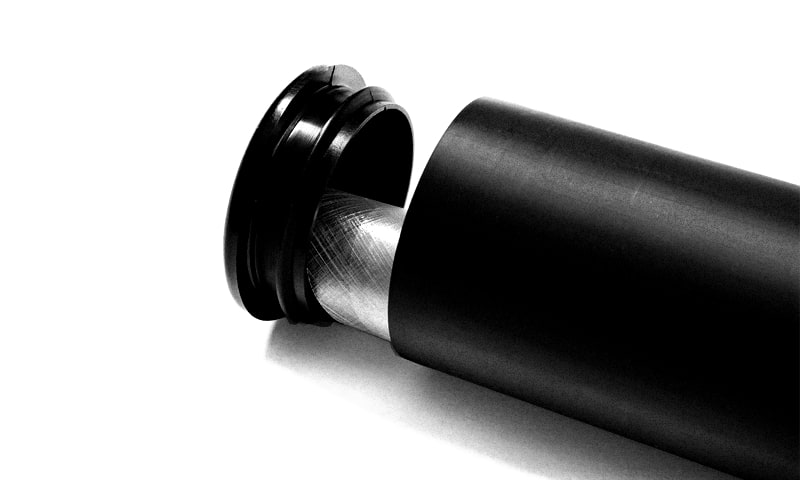

• Ich versorge den ibb-tiny-300, wie alle anderen Drachen auch, gerne von der linken Seite her in's Tube.
• Der linke Deckel des Tubes umfasst dabei den Drachen und schützt ihn besonders gut.

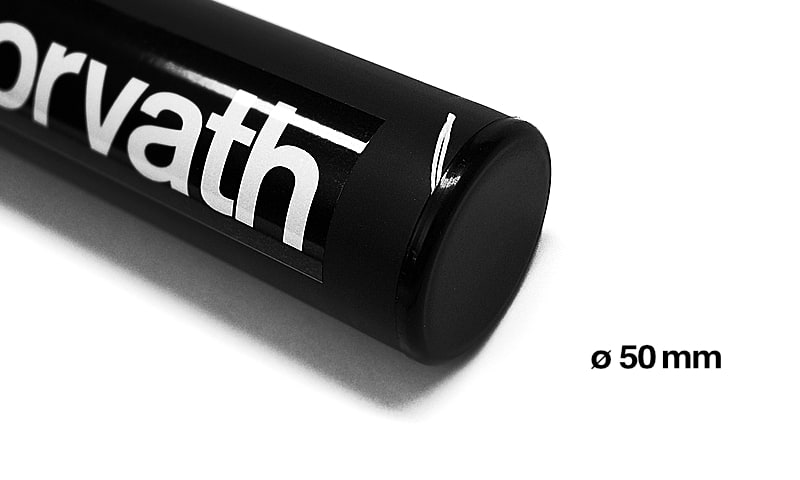

• Schliesse das Tube auf der rechten Seite.
• Wenn du eine 20-m-zero.4-Leine zusammen mit dem Drachen aufbewahrst, kannst du sie sichtbar lassen.

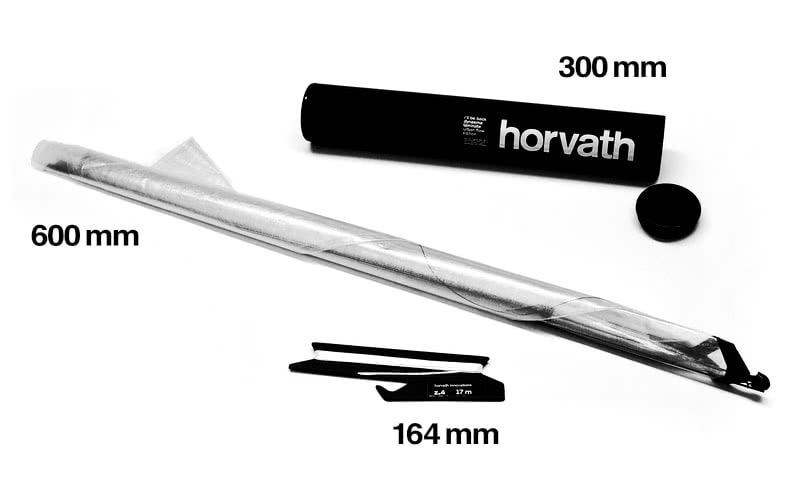

• Das ist nun das minimale, aber komplette urbane Schwebe-Equipment.

• Manchmal lasse ich den Kiel, die Flügel und die Spreize einfach so wie sie sind, und stecke den Drachen, Nase vorwärts in's Tube.
• Das ist dann, wenn ich in Eile ins Hotel zurück gehe oder wenn der Drachen nass ist und ich ihn ohnehin nachts zum Trocknen ausgelegt lasse.

Geniesse deinen bezaubernden Flug…
